FEMAP TMG Thermal est un produit complet de simulation thermique qui ajoute à Femap des outils d'analyse thermique de pointe. Grâce à une technologie avancée de volumes de contrôle par différences finies, Femap TMG Thermal facilite la modélisation fidèle des processus de transfert thermique non linéaire et transitoire, notamment la conduction, le rayonnement, la convection naturelle et la convection forcée, la dynamique des fluides en conduite, ainsi que les changements de phase.

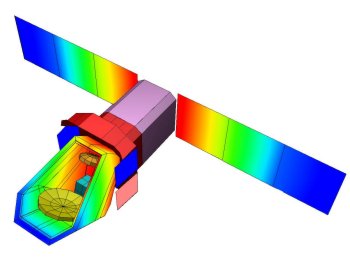

Les contours indiquent les températures de l'analyse thermique orbitale d'un astronef.

L'ensemble de base du logiciel FEMAP TMG Thermal comprend des fonctionnalités de simulation thermique adaptées à la plupart des applications des disciplines de génie qui nécessitent une analyse thermique transitoire et stationnaire. FEMAP TMG Thermal comprend des fonctionnalités de modélisation de conduction, de convection, de rayonnement et de changement de phase. Le logiciel offre une gamme de conditions limites thermiques et du solveur. Il offre aussi un outil de modélisation des contrôle assemblages thermiques, appelé Thermal Couplings, qui vous permet de créer des connections thermiques entre les différentes pièces de vastes systèmes assemblés.

FEMAP TMG Advanced Thermal ajoute à la version de base de nombreuses fonctionnalités avancées de modélisation thermique et de modélisation des fluides, notamment la modélisation de la dynamique des fluides en conduite, et de la convection et des flux naturelle ou forcée. Un jeu d'outils complet est fourni pour la modélisation avancée des rayonnements et des astronefs, y compris le réchauffement solaire et orbital, la modélisation et l'affichage des orbites, les réflexions spéculaires avec traçage des rayons, ainsi que l'articulation des structures. En outre, ces puissants outils de modélisation sont complémentés par plusieurs fonctionnalités de solveur plus poussées, notamment la possibilité, pour chaque utilisateur, de créer des sous-routines personnalisés, la simplification de modèle, la sous-structuration et des interfaces avec des logiciels thermiques commerciaux. FEMAP TMG Advanced Thermal offre un couplage complet avec Femap TMG Flow pour la modélisation complète des flux thermiques et des fluides dans une vaste gamme de problèmes impliquant plusieurs domaines de la physique. De plus, les résultats obtenus avec FEMAP Thermal peuvent être exportés en vue de leur utilisation par le solveur de FEMAP pour les calculs des structures.

Les capacités de modélisation du rayonnement de TMG sont utilisées pour simuler des enceintes de phares.

L'ensemble de base de FEMAP TMG Thermal comprend les caractéristiques suivantes:

• Solutions d'analyse thermique transitoire et stationnaire, linéaire et non linéaire;

• Conditions limites thermiques, y compris les températures, les charges thermiques, les flux, les conditions initiales et les thermostats;

• Outils pour systèmes thermiques couplés, qui permettent de créer des contacts thermiques entre modèles aux éléments finis disjoints, y compris les assemblages de surfaces, d'arrêtes et de points;

• Conduction, y compris les propriétés isotropes et orthotropes, le flux de chaleur radial, les changements de phase et les propriétés qui sont fonction du temps, de la température et de la direction;

• Rayonnement, y compris le calcul des facteurs de forme prenant en compte l'ombrage, les propriétés variables des surfaces, la modélisation du rayonnement axisymétrique et les enceintes à rayonnement multiple;

• Convection, en spécifiant les conditions limites à l'aide de tableaux de données ou de formules;

• Fonctionalités supplémentaires, notamment la modélisation axisymétrique, caractéristiques thermiques non-linéaires exprimés sous forme de tableaux, la modélisation non géométrique et la « monitoring » des solutions.

• Modélisation de réseaux de fluides en conduites 1-D avec simulation de convection forcée et de convection naturelle pour plusieurs fluides et modélisation d'écoulement tant incompressibles que compressibles;

• Réchauffement solaire et orbital (astronef) diurne et par rayonnement, y compris la modélisation et l'affichage interactif des orbites;

• Modélisation du rayonnement spéculaire et d'hémicube avec traçage des rayons et modélisation des surfaces de transmission;

• Articulation des structures pour la modélisation du rayonnement, y compris la translation et la rotation des articulations et la rotation d'assemblages astronefs;

• Chauffage par effet joule simulé par des circuits à résistances électriques;

• Application de températures dans des maillages;

• Interfaces avec des logiciels thermiques commerciaux, y compris Sinda, Esatan, Trasys, Nevada, ESARAD, TSS et Thermica.

• Fonctionnalités avancées du solveur, y compris la simplification de modèles, la sous-structuration et la possibilité pour chaque utilisateur d'écrire ses propres sous-routines, le traitement de solutions par lots et les fichiers d'entrée modifiables.
